Siguranţe

Siguranţa este extrem de importantă când se utilizează porţi secţionale cu deplasare pe verticală, care adesea sunt foarte grele. Din acest motiv, Novoferm pune la dispoziţie dispozitive de siguranţă mecanice şi electronice care împiedică poarta să lovească oameni, vehicule sau obstacole, provocând vătămări corporale sau deteriorarea porţii şi/sau a altor bunuri materiale. Pe de altă parte, o asigurare excesivă a unei porţi secţionale este adesea nenecesară şi poate constitui un dezavantaj.

Aceasta cere, de exemplu, loc suplimentar pentru montare şi utilizare, ceea ce face ca anumite părţi să se incomodeze reciproc şi chiar să provoace daune. Din acest motiv Novoferm recomandă ca în primul rând să se respecte normele în vigoare. Conform acestor norme, noi punem la dispoziţie sisteme de siguranţă optime, care sunt certificate de TÜV Nord şi îndeplinesc cerinţe de testare şi norme foarte stricte.

Siguranţe mecanice

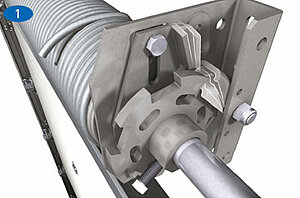

Siguranţă împotriva ruperii arcului
Norma europeană EN 13241-1 stipulează că trebuie excluse orice mişcări de coborâre necontrolate ale unei porţi secţionale. De aceea o poartă secţională standard cu acţionare manuală trebuie să dispună de o siguranţă împotriva ruperii arcului. Această siguranţă împotriva ruperii arcului blochează arborele cu arc în cazul ruperii arcului şi împiedică poarta să facă o mişcare de coborâre necontrolată. La porţile secţionale acţionate cu motor, un mecanism autoblocant preia funcţia siguranţei împotriva ruperii arcului (din acest motiv nu este necesară o siguranţă împotriva ruperii arcului). Dacă totuşi se optează pentru o acţionare cu sistem de deblocare rapidă, trebuie montată o siguranţă împotriva ruperii arcului.

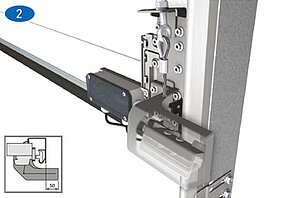

Siguranţă împotriva ruperii cablului
TÜV a stabilit că sarcina de rupere a celor două cabluri trebuie să fie o şesime din greutatea ponderată a foii de poartă. În cazul în care cablurile îndeplinesc această cerinţă cu privire la sarcina de rupere, nu este necesară o siguranţă împotriva ruperii cablului. Dacă această treaptă de siguranţă nu poate fi garantată, poarta este dotată în variantă standard cu o siguranţă împotriva ruperii cablului. În cazul ruperii cablului, acest dispozitiv de siguranţă împinge clichetul de blocare în cadru, ceea ce împiedică mişcarea de coborâre necontrolată. Dacă se montează o siguranţă împotriva ruperii cablului, pe lângă şina de rulare este nevoie de un spaţiu suplimentar de 50 mm.

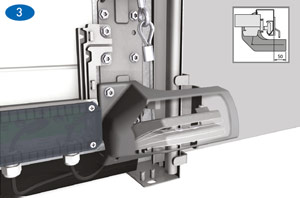

Siguranţă anti-ridicare
Întrucât o poartă secţională este suspendată în cabluri mobile, o poartă neîncuiată se poate ridica în sus. Siguranţa anti-ridicare, un produs special pentru porţi electrice uşoare, împiedică acest lucru. Fără această siguranţă anti-ridicare, acest tip de poartă este mai expus pericolului de intrare prin efracţie decât alte porţi. Porţile cu acţionare manuală sunt echipate, în variantă standard, cu un clichet de blocare mecanic cu arc în şinele de rulare. Dacă se montează o siguranţă anti-rupere, pe lângă şina de rulare este nevoie de un spaţiu suplimentar de 50 mm.

Siguranţe electronice

Siguranţă împotriva detensionării cablului
Această siguranţă este montată pe ambele cabluri portante. Siguranţa scoate imediat de sub tensiune acţionarea electrică atunci când unul dintre cablurile portante se rupe sau atârnă din cauza detensionării.

Sistem standard de identificare a obstacolelor
Sistemul standard de identificare a obstacolelor cu emiţător şi receptor este integrat în profilul de etanşare din cauciuc al porţii. Atunci când transmiterea semnalului este întreruptă de o persoană sau un obstacol, poarta se opreşte şi se deplasează înapoi. Presiunea maximă în contact cu profilul din cauciuc este de 40 kg. Ca alternativă se oferă un sistem de monitorizare fără contact cu ajutorul unei bariere fotoelectrice premergătoare.

Barieră fotoelectrică premergătoare
La această opţiune identificarea obstacolelor se face deja de la 8 cm în faţa muchiei de închidere principale. Dacă partea inferioară a porţii se apropie de un obstacol, un semnal se transmite direct la sistemul de acţionare, mişcarea porţii se opreşte şi poarta se ridică din nou. Acest dispozitiv de siguranţă lucrează astfel fără a atinge persoanele, mărfurile sau mijloacele de transport.

Barieră fotoelectrică de siguranţă, staţionară
Pentru porţile motorizate cu comandă prin impulsuri, la care utilizatorul nu poate vedea deschiderea porţii atunci când comandă poarta, este prevăzută o barieră fotoelectrică de siguranţă. Sunt disponibile două versiuni: o versiune cu emiţător şi reflector şi o versiune cu emiţător şi receptor. La ambele sisteme, emiţătorul se află pe şina de rulare pe partea modulului de comandă, iar pe şina de rulare opusă se află un reflector sau un receptor.

Dacă unda dintre emiţător şi reflector/receptor este întreruptă, acţionarea primeşte un semnal care o opreşte şi inversează mişcarea. Versiunea cu reflector este sensibilă la perturbaţii în medii cu praf şi umezeală, versiunea cu receptor nu prezintă probleme.
